一、基本结构

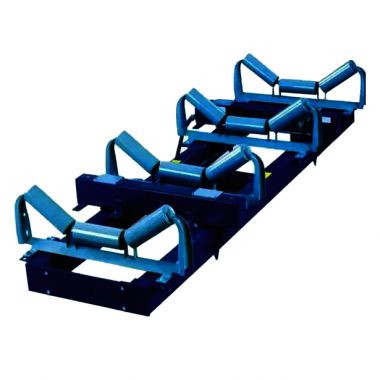

单支托辊：辊筒（辊皮）+ 托辊轴 + 轴承座 + 轴承 + 密封组件，整组一般 3 支辊子装配在托辊支架上组成槽型托辊组。

1. 辊筒（辊皮）：直接和皮带接触，承受摩擦、物料压力；两端压装轴承座。

2. 托辊轴：固定不转，两端铣扁卡在支架卡槽内。

3. 轴承：深沟球轴承 C3 游隙，辊筒绕轴旋转，出厂填充锂基脂，大多免维护。

4. 密封组件：迷宫密封 + 橡胶唇封，阻挡粉尘、泥水进入轴承腔，是托辊寿命关键。

5. 轴承座：冲压 / 铸铁，焊接或压装在辊筒两端，容纳轴承与密封件。

槽角：主流35°、45°，角度越大装料越多，但皮带边缘应力越大。

二、主要材质

1）辊筒（辊皮）

• Q235/Q355 高频焊管（碳钢）：最通用，矿山、砂石、煤炭；壁厚 3 6mm；可喷漆、镀锌防腐。

• 高分子（PE / 尼龙）：重量轻、不伤皮带、耐腐蚀；适合化工、轻载、腐蚀性环境，不耐高温重载。

• 陶瓷 / 喷涂陶瓷：超耐磨，选矿、高磨蚀矿浆工况，成本高。

• 不锈钢 304/316L：食品、酸碱腐蚀工况。

2）轴：45# 冷拉圆钢；轴承座：冲压钢板、铸铁；轴承：GCr15；密封：PA 尼龙迷宫 + NBR 丁腈橡胶唇封。

三、上托辊常见子类

1. 普通槽型托辊：标准上托辊，整机大部分承载段使用。

2. 缓冲托辊：受料落料点，辊筒带橡胶环，缓冲物料冲击，保护皮带。

3. 槽型调心托辊：带回转支架，自动纠正皮带跑偏。

4. 过渡托辊：头尾滚筒附近，槽角渐变，避免皮带边缘应力撕裂。

四、应用场景

• 煤炭、砂石、矿山、港口、水泥厂、化工、粮食等散料输送。

• 间距：常规 1000 1500mm；受料段加密至 500 800mm，减小皮带挠度。

五、主要失效形式

轴承进灰进水卡死、辊筒磨穿、管体锈蚀；托辊不转会快速磨坏皮带，属于重点巡检易损件。
