产品用途

安装在浸泡罐锥底三脚架支架上，支撑长搅拌轴下端；约束搅拌轴径向摆动，降低长轴挠度，减小搅拌轴振动，减轻顶部搅拌轴机械密封的负载。大型浸泡罐搅拌轴很长，若无罐底导向轴承，轴摆动量大，会造成机械密封快速损坏、桨叶晃动碰撞盘管、焊缝疲劳开裂，直接影响整套搅拌系统寿命。介质完全浸泡在亚硫酸玉米混合液内部。

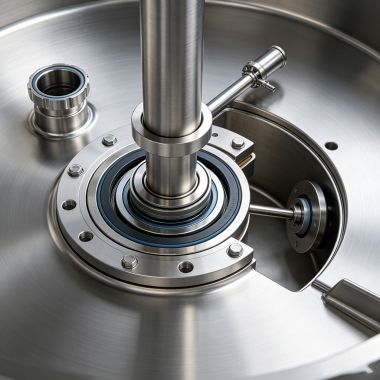

结构组成

1. 轴承座（与罐底三脚架支架连接）

2. 轴套（滑动内衬，核心易损件）

3. 防护导流罩（阻挡玉米颗粒直接冲入摩擦间隙，防止卡滞）

4. 定位紧固件；无滚动滚珠，为滑动导向轴承（浸泡罐几乎不用滚动轴承，滚动件容易被细渣卡死）

工作原理

搅拌轴低速旋转，轴套与轴外圆之间存在微小间隙，罐内浸泡液进入间隙形成液体润滑膜，实现滑动导向，限制搅拌轴径向偏移；导流罩阻挡玉米籽粒、蛋白细渣进入间隙，防止颗粒磨蚀轴套或者卡死轴。

工况及材质要求

• 介质：亚硫酸浸泡液、玉米颗粒、蛋白悬浮物，弱酸性腐蚀

• 工作温度：48 52℃，常压

• 搅拌转速：20 60 r/min，低速滑动工况

1. 轴承座支架：316L 不锈钢

2. 滑动轴套内衬：碳化硅 SiC / PEEK 耐腐蚀高分子；不建议普通青铜，亚硫酸环境会腐蚀铜，铜离子污染玉米淀粉物料

3. 轴配合部位（搅拌轴护套）：316L 不锈钢，表面抛光

4. 带颗粒防护导流罩，避免玉米颗粒进入摩擦副间隙

5. 自介质润滑，禁止外部润滑油脂

产品技术特点

1. 滑动导向结构，适合罐内浸泡环境，无油脂污染风险，满足食品淀粉生产。

2. SiC/PEEK 轴套耐亚硫酸腐蚀，耐细颗粒冲刷磨损。

3. 导流罩防护结构，降低玉米细渣卡滞风险。

4. 有效约束长搅拌轴的径向跳动，保护上部搅拌轴机械密封，减少整机振动。

5. 轴套属于消耗备件，可以单独更换，不需要整体更换三脚架底座。
