一、核心作用

作为核心传动枢纽，接收电机通过皮带轮 / 联轴器输入的转矩，并将其高效传递给下端的转子（动盘），驱动动针高速旋转。

二、结构形式

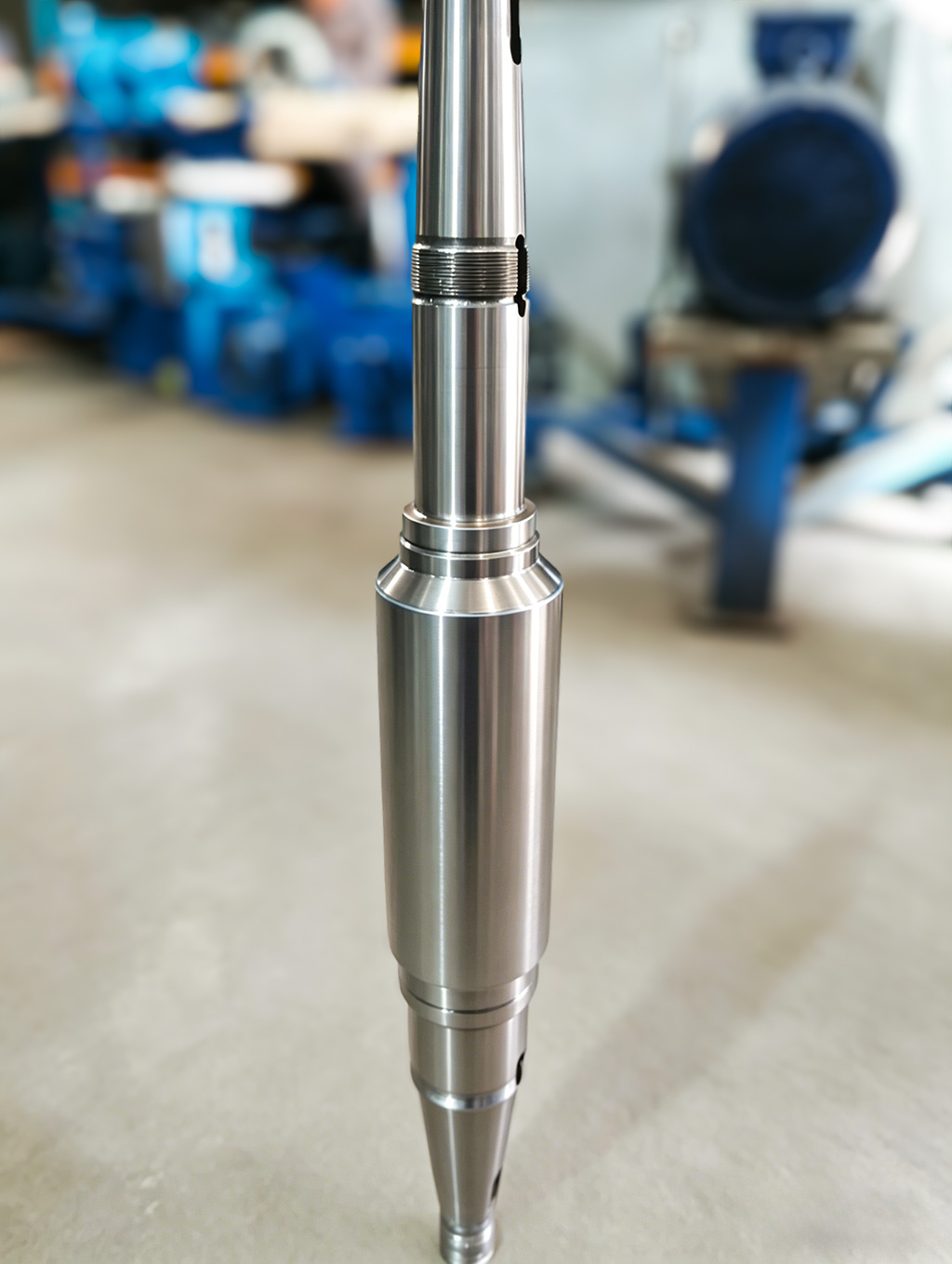

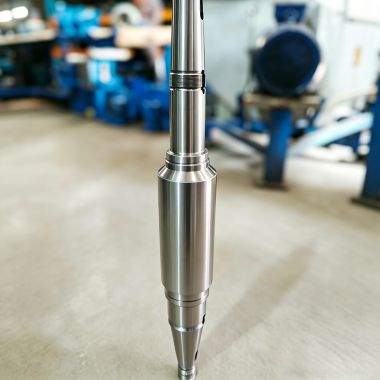

实心阶梯轴

1.轴体结构

上端传动段：带锥度 / 圆柱面，安装皮带轮 / 联轴器，用平键 / 花键传递扭矩。

轴承定位段：2–3 段轴颈，配轴肩 / 套筒 / 螺母实现轴承精确定位。

密封段：安装骨架油封 / 机械密封，防止粉尘、浆料进入轴承。

转子安装段：下端轴颈（常带锥度）+ 键 / 锁紧螺母，固定转子，传递大扭矩。

2.支承与润滑

通常上端：圆柱滚子轴承（承受径向）。

下端：成对推力球 / 圆锥滚子轴承（承受径向 + 双向轴向）。

采用强制循环润滑 / 油气润滑，适配高速（3000–4000 rpm）。

3.安装特点

立式安装，转子悬于下端。

轴承座带一定挠性，减振、降低对中要求。

三、常用材质

40Cr 合金结构钢或35CrMo / 42CrMo中碳铬钼钢
