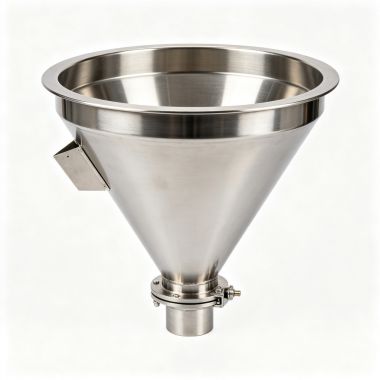

1. 主要结构

• 斗体：上宽下窄的锥形不锈钢漏斗，由不锈钢板卷制焊接

• 顶部法兰：大端圆形法兰，与最下层筛框底部对接

• 底部出料口：小端出料口，带快装接头对接成品输送管道

• 振动座：侧面安装小型振动器或气动锤，防止挂料堵塞

• 检查清理口：部分底斗带清理门，便于清理积料

• 密封垫片：顶部法兰与筛框之间密封

• 加强筋：斗体外圈加强结构，防止振动变形

2. 工作原理

筛下物收集斗通过重力汇集 + 自流排料原理工作：

1. 承接筛下物：透筛的合格淀粉粉料从最下层筛网落下，直接落入收集斗

2. 汇集导流：锥形斗壁引导粉料向中心底部汇集

3. 自流排出：淀粉靠重力从底部出料口流出，进入成品输送管道或料仓

4. 防堵破拱：侧面振动器间歇振动，防止淀粉在斗壁挂料或在出料口搭桥堵塞

5. 连续生产：筛分和出料连续进行，成品淀粉不断排出

3. 主要特点

• 食品级材质：304 不锈钢制造，内壁抛光，符合食品卫生要求

• 汇集顺畅：锥壁角度大于淀粉休止角，下料顺畅不挂壁

• 密封不漏料：法兰密封连接，成品淀粉不泄漏

• 防堵设计：配振动器或气锤，防止搭桥堵塞

• 快装出料：底部快装接头，拆卸清理方便

• 耐磨耐用：不锈钢材质，耐粉料冲刷磨损

• 无死角：内壁光滑无积料死角，便于清洗换批
