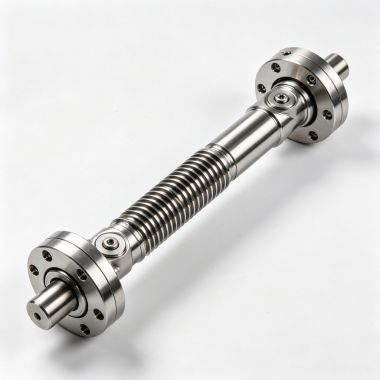

1. 主要结构

• 中间花键轴：带花键的伸缩轴，可轴向伸缩补偿安装距离误差

• 万向节叉：两端的 U 形叉，连接十字轴和轴头

• 十字轴：十字形铰接轴，实现角度偏转传动

• 滚针轴承：十字轴两端的滚针轴承，减少摩擦磨损

• 连接法兰：两端法兰盘，分别与电机输出轴和筛箱输入轴连接

• 密封件：万向节轴承处密封，防止粉尘侵入

• 润滑脂嘴：定期加注润滑脂润滑十字轴和花键

2. 工作原理

万向传动轴基于万向节铰接传动原理工作：

1. 动力输入：减速电机输出轴通过法兰带动万向传动轴一端旋转

2. 角度补偿：两端十字轴万向节允许输入轴与输出轴之间存在一定角度偏差，即使两轴不同心也能传递扭矩

3. 轴向伸缩：中间花键副可沿轴向自由伸缩，补偿安装距离误差和运行中筛体的位置变化

4. 动力输出：传动轴另一端通过法兰带动筛箱偏心机构旋转，产生回转振动

5. 连续运转：传动轴连续旋转，带动筛体做平面回转运动，完成筛分作业

3. 主要特点

• 传动效率高：万向节传动扭矩损失小，动力传递稳定

• 角度补偿：允许两轴间有较大角位移，安装对中要求低

• 轴向伸缩：花键副可伸缩，补偿安装误差和运行位移

• 食品级材质：不锈钢材质，耐腐蚀易清洗

• 耐磨耐用：十字轴滚针轴承耐磨，使用寿命长

• 密封可靠：密封结构防止粉尘侵入内部

• 维护方便：定期打润滑脂即可，易损件可单独更换
