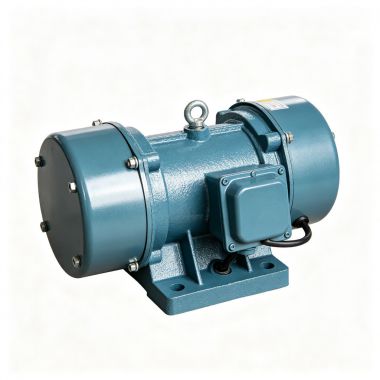

1. 主要结构

• 电机定子转子：普通三相异步电动机的电磁部分，提供旋转动力

• 两端偏心块：转轴两端各安装一组扇形偏心块，旋转时产生离心激振力

• 可调偏心块：外侧偏心块角度可调，通过改变偏心距调节激振力大小

• 机座壳体：铸铁外壳，底部带安装螺栓孔，固定在筛机上

• 轴承组件：两端深沟球轴承，支撑转轴高速旋转

• 密封端盖：两端密封盖，防止粉尘进入电机内部

• 接线盒：侧面接线盒，连接电源电缆

• 吊环：顶部吊环，便于安装搬运

2. 工作原理

振动电机基于偏心块离心激振原理工作：

1. 通电旋转：三相电源接入，电机转子高速旋转（通常 960~1450rpm）

2. 产生激振力：转轴两端的偏心块随轴一起旋转，偏心质量产生离心惯性力

3. 传递振动：激振力通过电机底座传递给筛机筛箱，带动整个筛体做高频振动

4. 筛分作业：筛体振动使筛网上的淀粉物料被抛起并向前跳跃，小于筛孔的颗粒透筛下落

5. 激振力调节：改变两端偏心块的夹角，即可调节偏心质量矩，从而调整激振力大小和振幅

3. 主要特点

• 激振力大：偏心块产生的激振力可达数千牛，筛分效率高

• 动力源直接：直接装在筛机上，无需传动机构，结构简单

• 激振力可调：偏心块角度可调，适应不同物料和筛分要求

• 体积小重量轻：相对同功率普通电机更紧凑，安装方便

• 运行可靠：密封结构设计，防尘防潮，适应粉尘车间环境

• 噪音低：振动平稳，噪音小

• 维护方便：轴承可单独更换，日常维护简单
