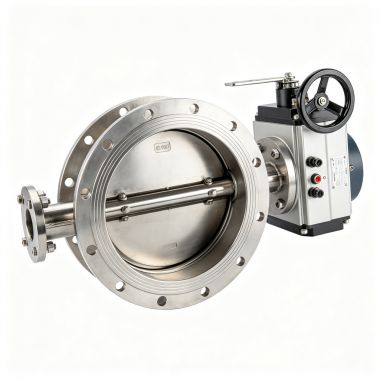

1. 主要结构

• 阀体：圆形不锈钢筒体，两端法兰连接，内壁平滑无积料

• 蝶板：圆形阀板，在阀体内旋转 0~90° 改变通流面积，是核心节流元件

• 阀轴：贯穿蝶板的转轴，两端由轴承和密封件支撑在阀体上

• 气动气缸 / 气动执行器：自动调节，配合电磁阀实现远程控制

• 手动蜗轮蜗杆：手动调节，作为备用或小规格阀门

• 电动执行器：精确调节，配定位器实现自动 PID 控制

• 密封组件：阀板与阀体之间的密封圈，保证关闭时的密封性能

• 定位反馈：开度指示器或限位开关，反馈阀门开度位置

2. 工作原理

调风门通过改变蝶板与气流方向的夹角来调节风量：

1. 全开状态（0°）：蝶板与气流方向平行，管路通流面积最大，风量最大

2. 调节状态（0~90°）：蝶板旋转至某一角度，部分遮挡流道，改变通流截面积，从而调节风量和风阻

3. 全关状态（90°）：蝶板与气流方向垂直，完全切断气流通道

4. 执行驱动：气动执行器接收控制信号，驱动转轴带动蝶板旋转至指定角度，开度反馈元件实时反馈位置

3. 主要特点

• 调节性能好：蝶板旋转角度与流量近似线性关系，调节精度高

• 结构简单紧凑：体积小、重量轻，安装占用空间少

• 食品级材质：304 不锈钢阀体和蝶板，内壁抛光，符合卫生要求

• 密封可靠：软密封结构，关闭时泄漏量小，有效切断气流

• 操作灵活：气动 / 电动可远程自动控制，手动可现场调节

• 阻力小：全开时蝶板不阻碍气流，压力损失小

• 易维护：阀轴密封件、密封圈等易损件可在线更换
