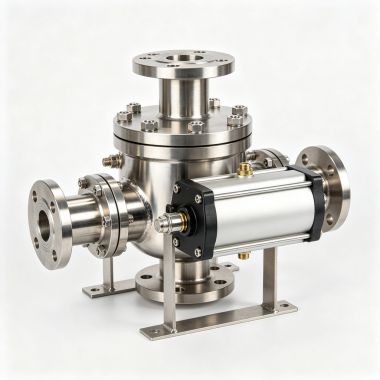

1. 简介

在玉米淀粉生产线中，该阀安装于正 / 负压风送管路节点处，由压缩空气驱动气缸带动阀芯（翻板 / 球体 / 圆盘）在两个或多个出料口之间摆动，完成通道切换。因淀粉为粉状、易扬尘、有食品级卫生要求，阀门需采用不锈钢材质并具备可靠密封性能，防止粉尘外溢和压力泄漏。

2. 主要结构

• 阀体：采用 304/316 不锈钢铸造或焊接，内壁抛光，满足食品级卫生要求

• 阀芯：翻板式 / 摆动球式 / 旋转圆盘式，根据物料特性选型

• 驱动执行器：气动气缸（单作用 / 双作用），以压缩空气为动力源

• 密封组件：充气密封圈或弹性密封圈，确保切换后通道严密

• 控制附件：电磁阀、限位开关、空气过滤减压阀，实现远程自动控制

• 检修口：便于内部检查、清理和更换密封件

3. 工作原理

压缩空气经二位五通电磁阀切换方向，驱动气缸活塞杆伸缩，通过转轴带动阀芯在阀体内摆动或旋转，使进料口与不同出料口连通，从而改变气力输送管道中物料的流向。限位开关实时反馈阀芯位置状态，接入 PLC 控制系统实现自动化切换。

4. 主要特点

• 密封可靠：独特密封结构设计，有效防止粉尘泄漏和压力损失

• 切换迅速：气动驱动响应快，换向时间短，满足生产线节拍要求

• 食品级材质：不锈钢阀体 + 抛光内壁，符合食品卫生标准

• 无积料死角：流道平滑，减少淀粉残留和交叉污染

• 易维护：模块化结构，密封件、气缸等备件更换方便
