1、气源处理元件（气源三联件 / 二联件）

由空气过滤器、减压阀、油雾器组成（食品淀粉工况可选用无油型）。

• 过滤器：过滤压缩空气中水分、油污、杂质，防止粉尘水汽进入下游阀件与气缸，避免阀芯卡滞；

• 减压阀：稳定输出工作气压，保证各气缸输出力度一致；

• 油雾器：为气动元件提供润滑；食品级工况取消油雾器，选用无油润滑气缸，防止油脂污染变性淀粉物料。

2、控制元件

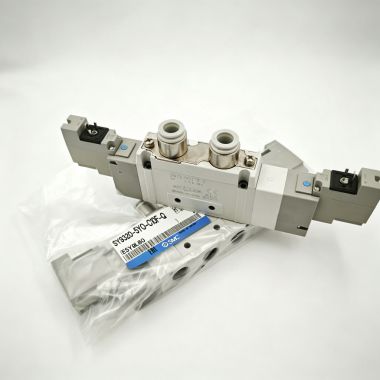

1.电磁阀：多为二位五通电磁阀，DC24V 为主，接收 PLC 信号切换气路方向，控制气缸伸出与缩回；多气缸配置电磁阀集成阀组；粉尘车间做好防尘防护，防爆区域选用防爆电磁阀。

2.节流调速阀：安装于气缸气路两端，调节排气流量，控制气缸伸缩速度，避免闸门、夹袋机构动作冲击过大，保护称重计量精度。

3.磁性开关：安装在气缸外壁，检测气缸活塞到位信号，反馈给控制系统，确认夹袋、闸门开闭状态，实现程序联锁保护。

3、执行元件 气缸
